Место происхождения:
Гуандун, Китай
Фирменное наименование:
OEM ODM
Сертификация:
FCC, RoHS, ce
Номер модели:
XPON ONU 1G1F+ CATV+ WIFI 2102XR
Свяжитесь с нами

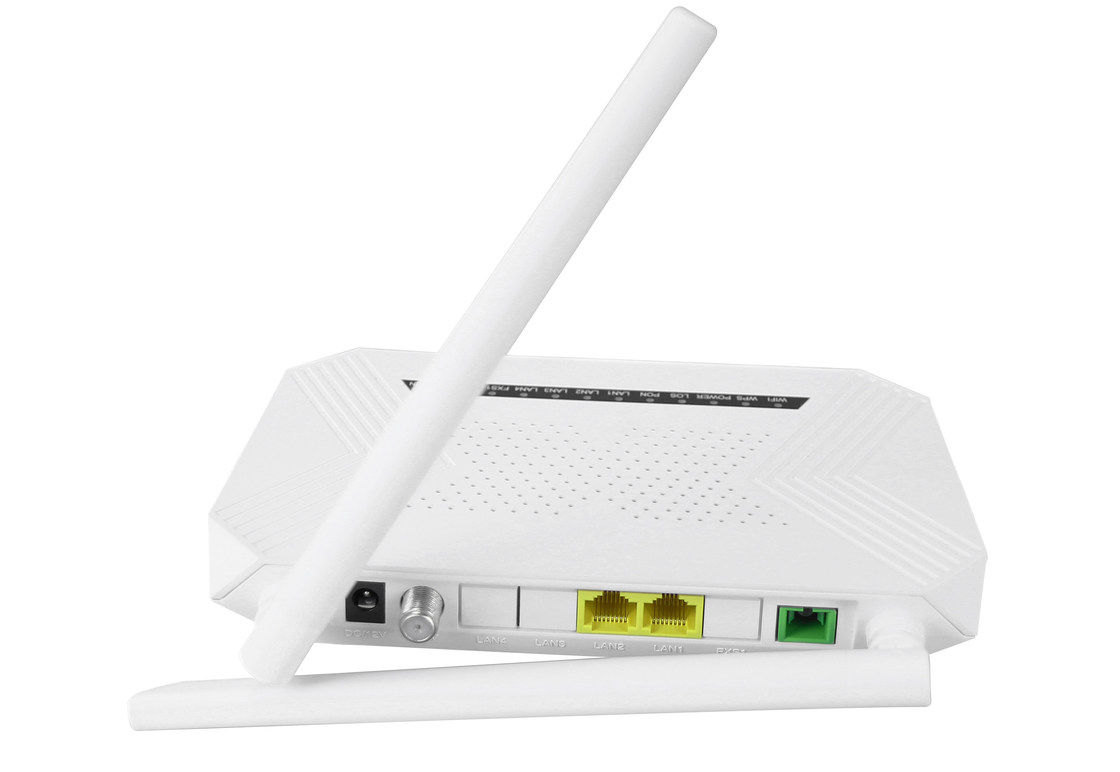

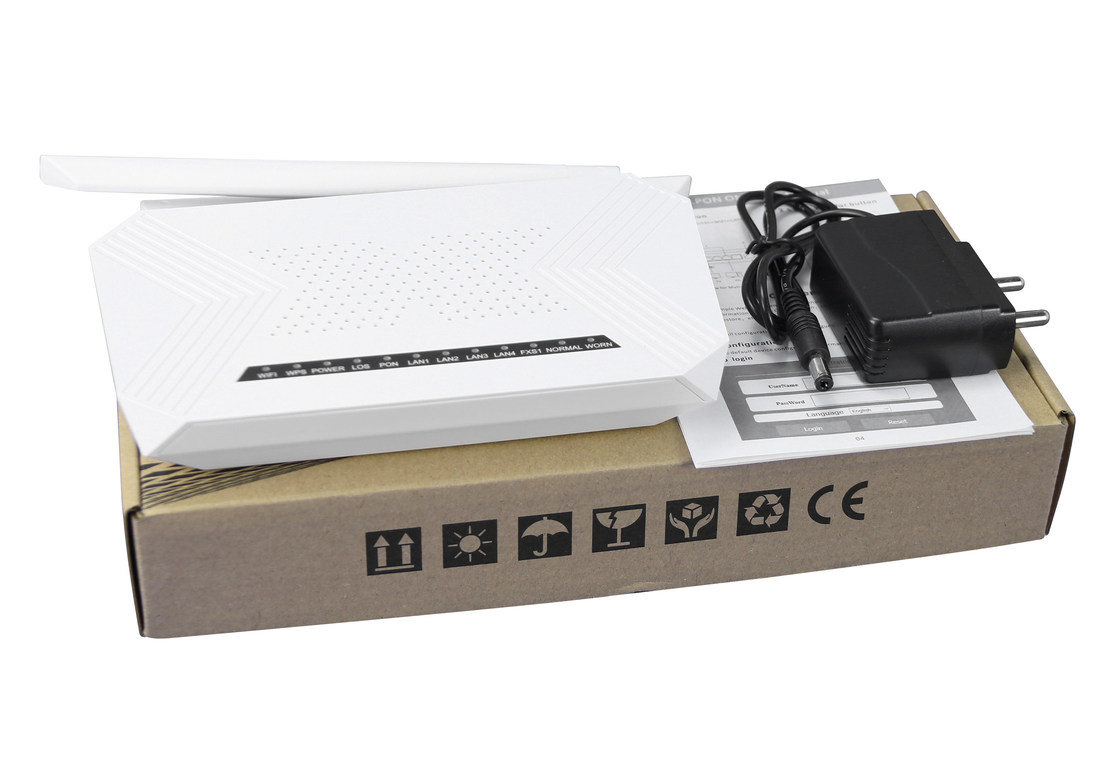

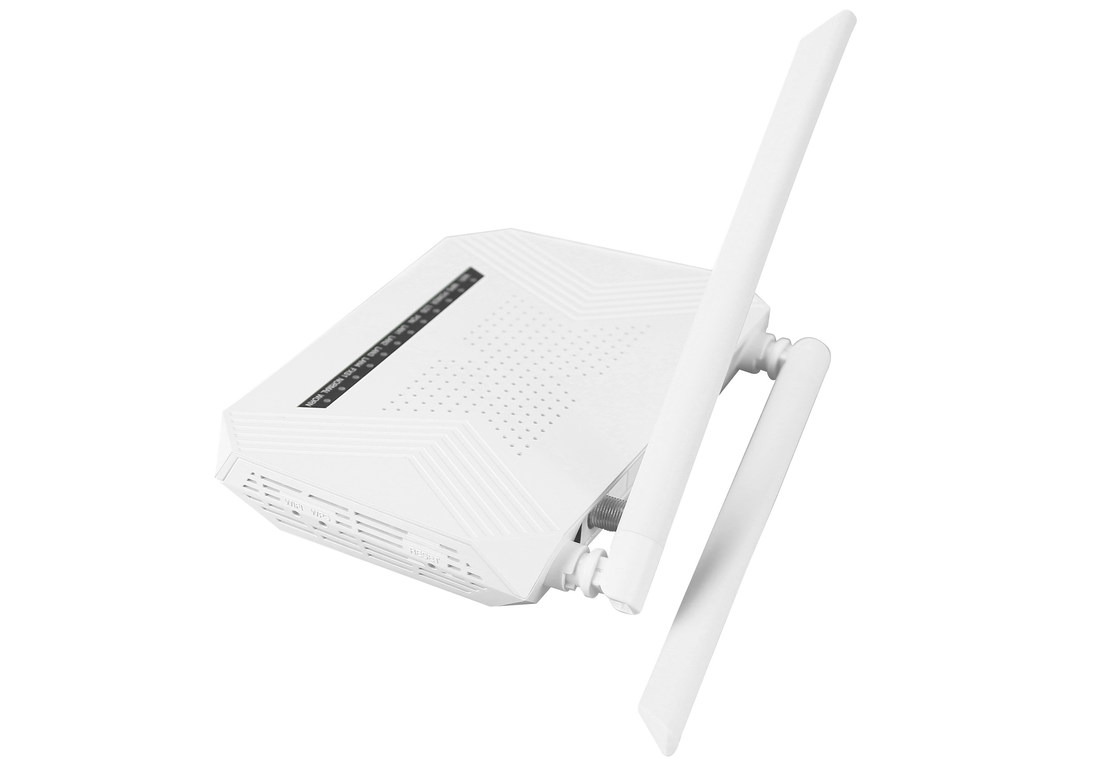

Соединитель SC/APC интерфейса XPON ONU 1G1F+ CATV+ WIFI оптически
Описание:
конструированный как HGU (домашний блок ворот) в различных решениях FTTH. Применение несущ-класса FTTH обеспечивает различные обслуживания.
основанный на зрелой и стабилизированной, рентабельной технологии XPON.
принимает высокую надежность, легкое управление, гибкость конфигурации и хорошие гарантии гарантированного качества обслуживания встретить техническое представление стандарта EPON телекоммуникаций CTC3.0 Китая и стандарта GPON ITU-TG.984.X
Функциональная особенность:
|
Режим поддержки EPON/GPON и режим переключателя автоматически |
|
Режим маршрута поддержки для режима IP и моста PPPoE/DHCP/Static |
|
Режим IPv4 и IPv6 поддержки двойной |
|
Поддержка 2.4G WIFI и множественное SSID |
|
Интерфейс поддержки CATV для видео- обслуживания и дистанционного управления главным OLT |
|
Конфигурация сервера IP и DHCP LAN поддержки |
|
Отображение порта поддержки и Петл-обнаружить |
|
Функция брандмауэра поддержки и функция ACL |
|
Поддержка особенность Групповой передачи Snooping/полномочия IGMP |
|
Конфигурация и обслуживание поддержки TR069 удаленная |
|
Специализированный дизайн для предохранения нервного расстройства системы для обслуживания устойчивой системы |
Спецификация:
| Интерфейс PON | 1 GPON КАЧАЕТСЯ (Bosa на борту) |
| Получать чувствительность: ≤-28dBm | |
| Передавая оптически сила: +1~+4dBm | |
| Дальность передачи: 20KM | |
| Длина волны | TX: 1310nm, RX: 1490nm |
| Оптически интерфейс | Соединитель SC/APC |
| Схема дизайна | RTL9602C+RTL8192FR КАЧАЮТСЯ (RTL8290B) |
| Внезапный | SPI ни внезапное 16MB |
| Интерфейс LAN | 1 x 10/100/1000Mbps (GE) и интерфейсы 1 (FE) автоматические приспособительные локальной сети x 10/100Mbps. Полный/половина, соединитель RJ45 |
| Радиотелеграф | Уступчивый с IEEE802.11b/g/n, |
| Равочая частота: 2.400-2.4835GHz | |
| поддержка MIMO, тариф до 300Mbps, | |
| 2T2R, 2 внешняя антенна 5dBi, | |
| Поддержка: Множественное SSID | |
| Канал: Автомобиль | |
| Тип модуляции: DSSS, CCK и OFDM | |
| Шифруя схема: BPSK, QPSK, 16QAM и 64QAM | |
| Интерфейс CATV | RF, WDM, оптически сила: +2~-15dBm |
| Оптически потеря отражения: ≥45dB | |
| Оптически получая длина волны: 1550±10nm | |
| Диапазон изменения частот RF: 47~1000MHz, импеданс выхода RF: 75Ω | |
| Уровень выхода RF: 78dBuV | |
| Ряд AGC: -13~+1dBm | |
| MER: ≥ 32dB@-15dBm | |
| СИД | СИД 9, для состояния WIFI, WPS, PWR, ЛОС, PON, LAN1~LAN2, несенный, нормальное (CATV) |
| Кнопка | 3, для функции возврата, WLAN, WPS |
| Эксплуатационный режим | Температура: 0℃~+50℃ |
| Влажность: 10%~90% (не-конденсировать) | |
| Хранить условие | Температура: -30℃~+60℃ |
| Влажность: 10%~90% (не-конденсировать) | |
| Электропитание | DC 12V/1A |
| Расход энергии | ≤6W |
| Размер | 180mm×107mm×28mm (L×W×H) |
| Чистый вес | 0.24Kg |
Введение светов панели
| Пилотная лампа | Состояние | Описание |
| WIFI | На | Интерфейс WIFI вверх. |
| Мерцание | Интерфейс WIFI отправляющ или/и получающ данные (ПОСТУПОК). | |
| Интерфейс WIFI вниз. | ||
| WPS | Мерцание | Интерфейс WIFI безопасно устанавливает соединение. |
| Интерфейс WIFI не устанавливает безопасное соединение. | ||
| PWR | На | Прибор приведен в действие вверх. |
| Прибор приведен в действие вниз. | ||
| ЛОС | Мерцание | Дозы прибора не получить оптически сигналы или с низкими сигналами. |
| Прибор получал оптически сигнал. | ||
| PON | На | Прибор регистрировал к системе PON. |
| Мерцание | Прибор регистрирует систему PON. | |
| Регистрация прибора неправильна. | ||
| LAN1~LAN2 | На | Порт (LANx) соединен как следует (СВЯЗЬ). |
| Мерцание | Порт (LANx) отправляющ или/и получающ данные (ПОСТУПОК). | |
| Исключение соединения порта (LANx) или не соединенный. | ||
|
Несенный (CATV) |
На | Сила входного сигнала оптически выше чем 3dbm или понизить чем -15dbm |
| Сила входного сигнала оптически между -15dbm и 3dbm | ||
|
Нормальный (CATV) |
На | Сила входного сигнала оптически между -15dbm и 3dbm |
| Сила входного сигнала оптически выше чем 3dbm или понизить чем -15dbm |
Применение
